置くだけ10㎥水槽の特徴
PRODUCT2
多目的水槽

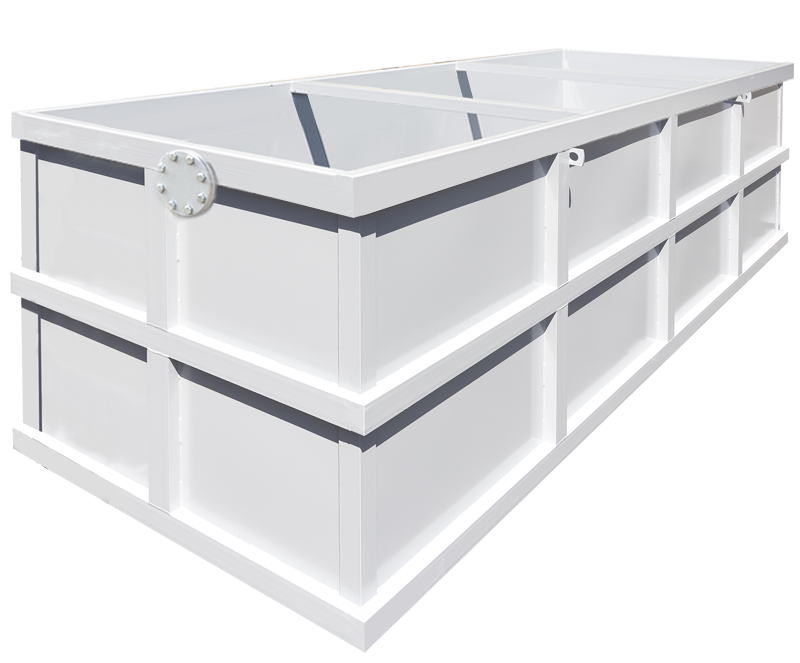

新開発の「置くだけ10㎥水槽」
「置くだけ10㎥水槽」は、あらゆる液体を貯水するのに適した、多目的用途の地上設置型水槽です。
強度・耐久性抜群で、完成品をそのまま置くだけの簡単設置。
本体に設けた吊りピースでクレーンでの移動も楽々です。

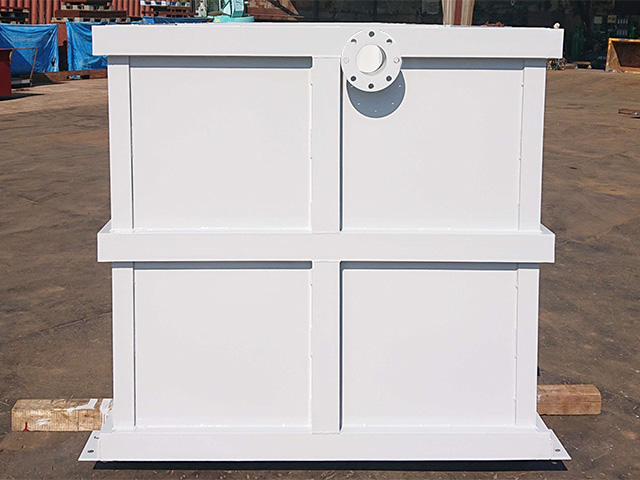

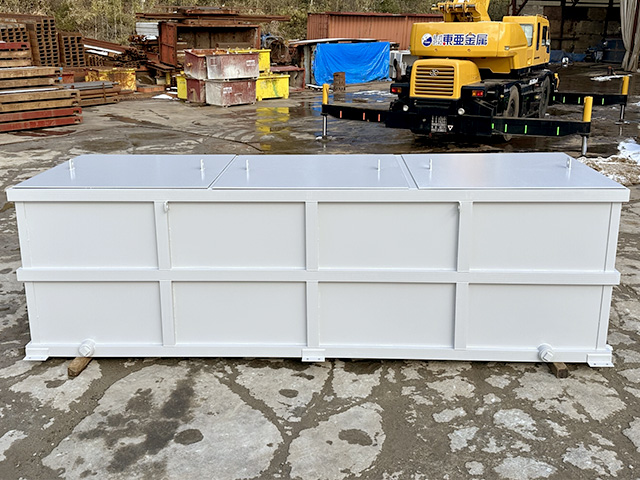

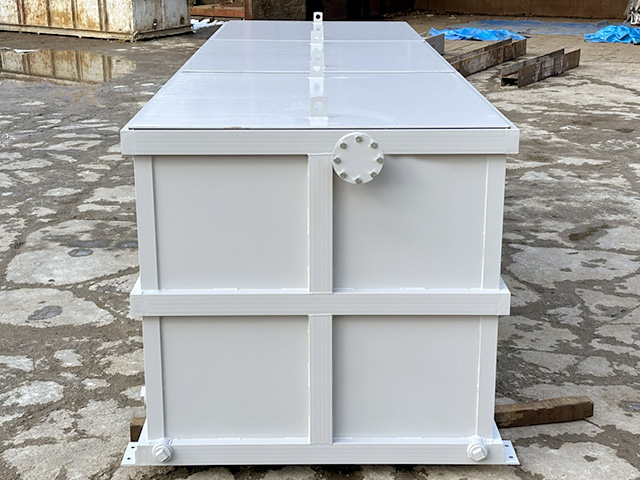

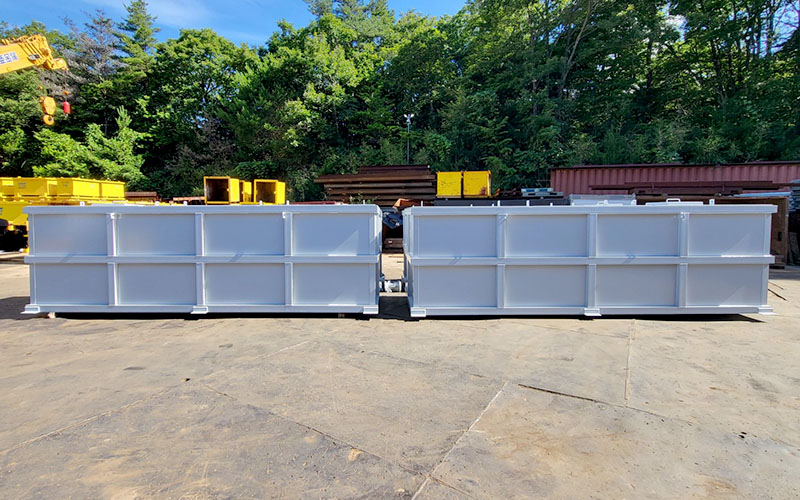

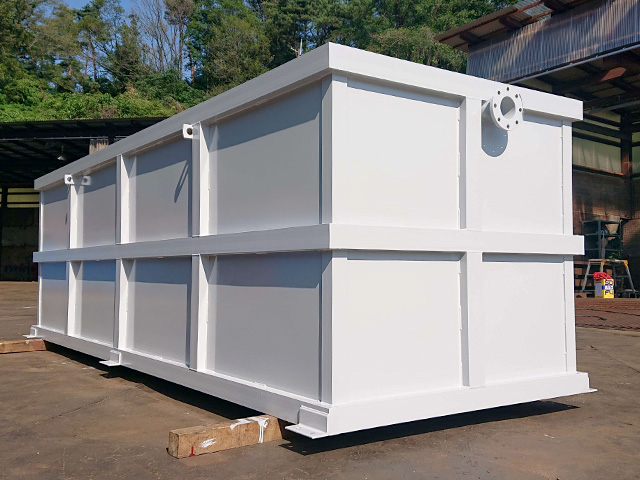

置くだけ10㎥水槽
POINT1
プラス211mmの余裕を持って
10㎥以上の水量を確保します

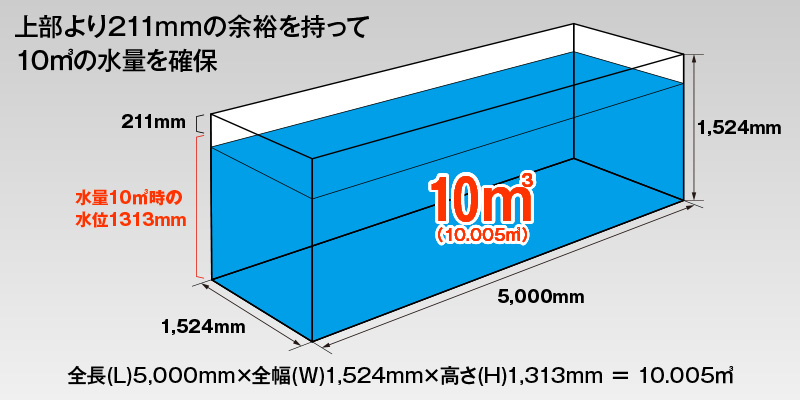

「置くだけ10㎥水槽」は上端より211mmの余裕を持って約10㎥(※)の水量を確保できます。
10㎥以上の水量が必要な場合の多目的水槽としてお使いいただけます。

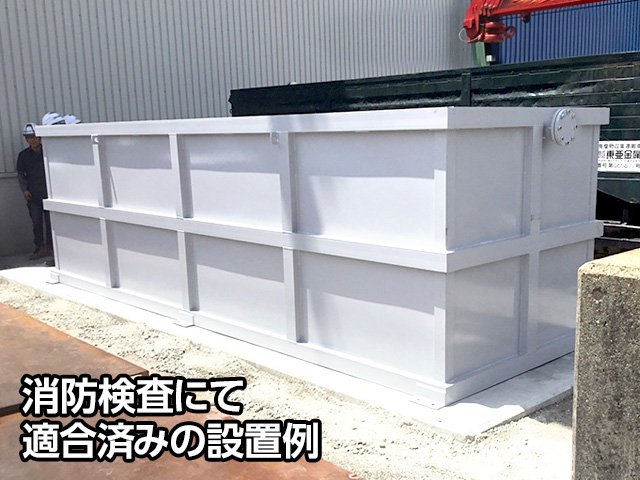

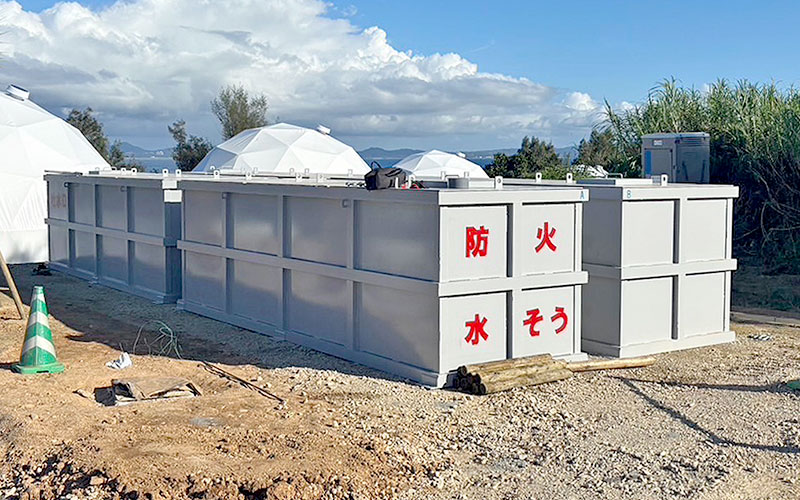

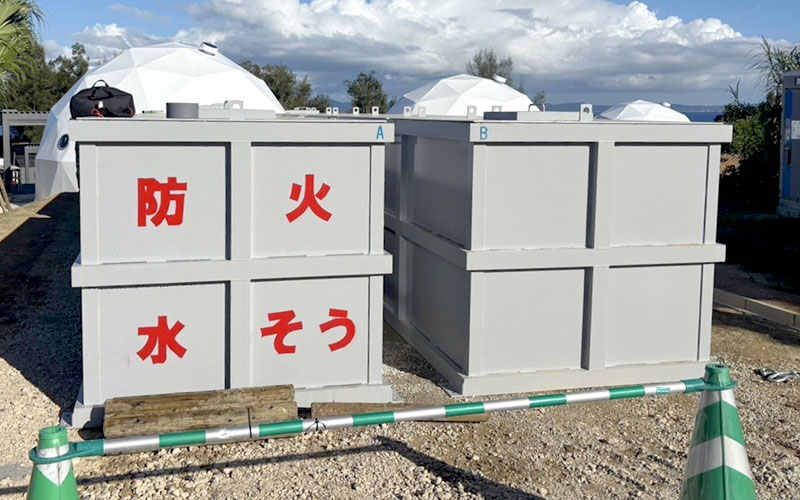

消火設備の水源として設置する場合は、各自治体により設置基準・判断が異なる可能性がありますので、お客様にて所轄の消防署等に確認をしていただきますようをお願いいたします。
POINT2

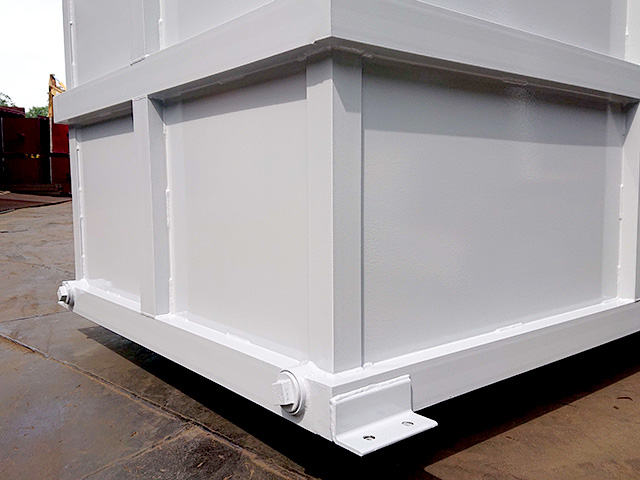

強度・耐久性抜群の安心設計

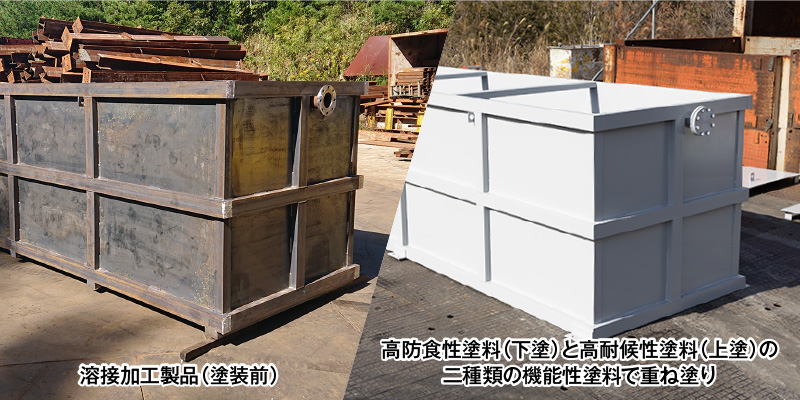

「置くだけ10㎥水槽」はSS400（一般構造用圧延鋼材）製の鋼板を母材として半自動溶接で加工します。下塗りには防食性に強いエポキシさび止め塗料、上塗りには高い耐候性の合成樹脂塗料を二層ずつ塗装することにより、優れた防塵・防水・耐水圧・耐候性効果を保持しています。
POINT3

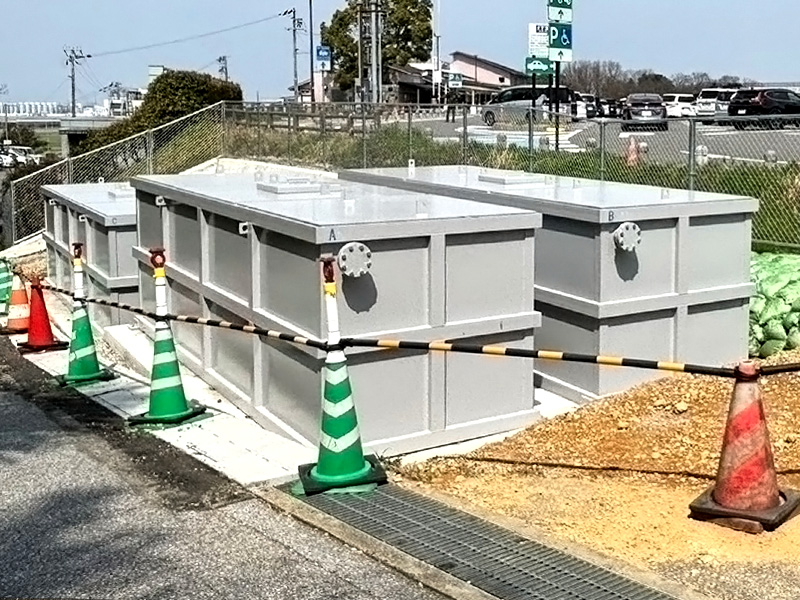

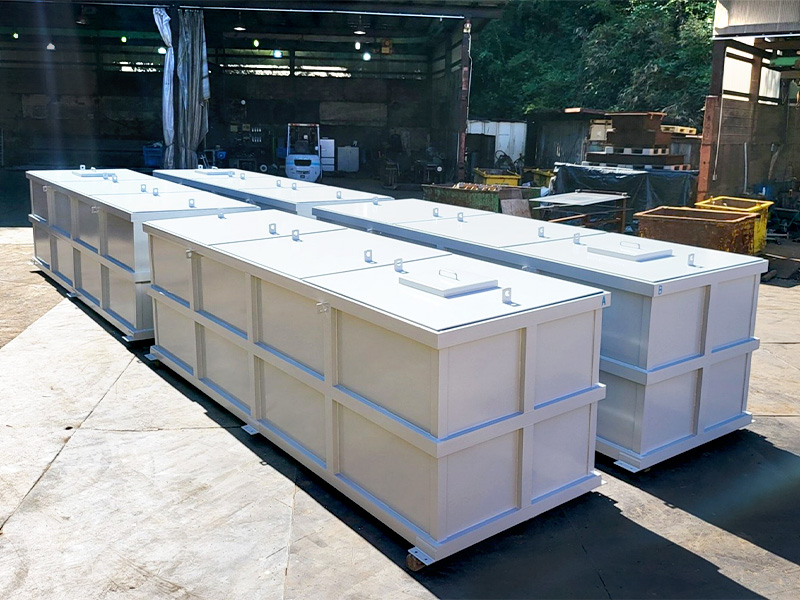

組立いらずの簡単地上設置型

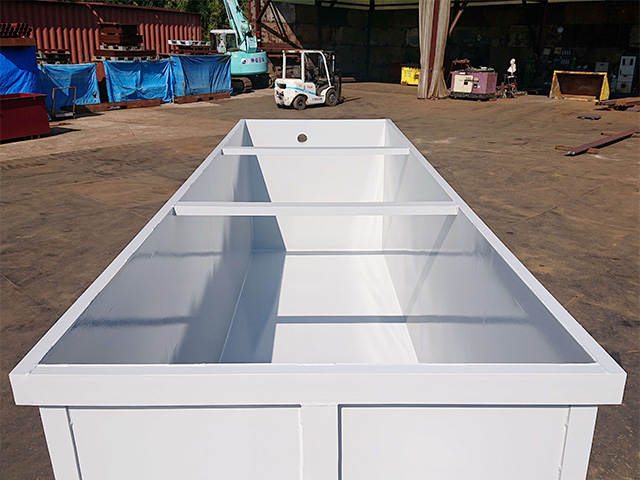

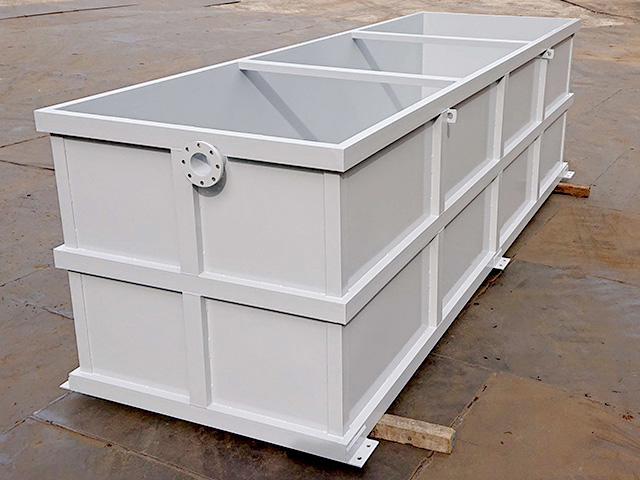

「置くだけ10㎥水槽」は当社工場にて制作して完成品を納入する地上設置型。現地での組み立ては不要です。

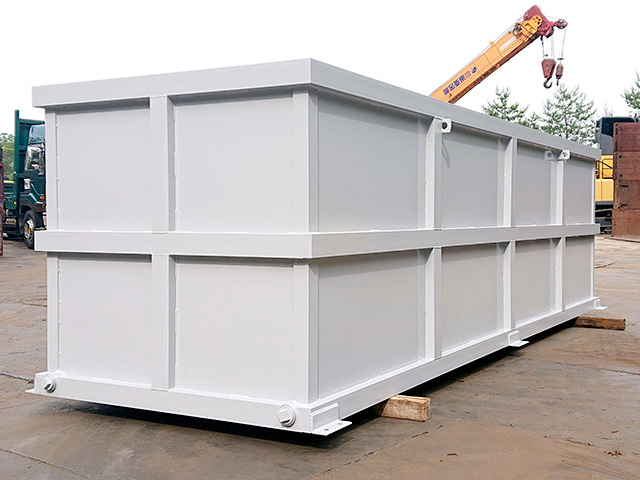

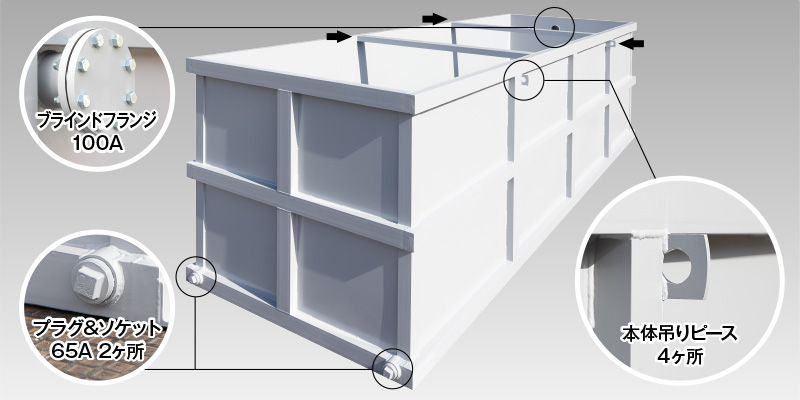

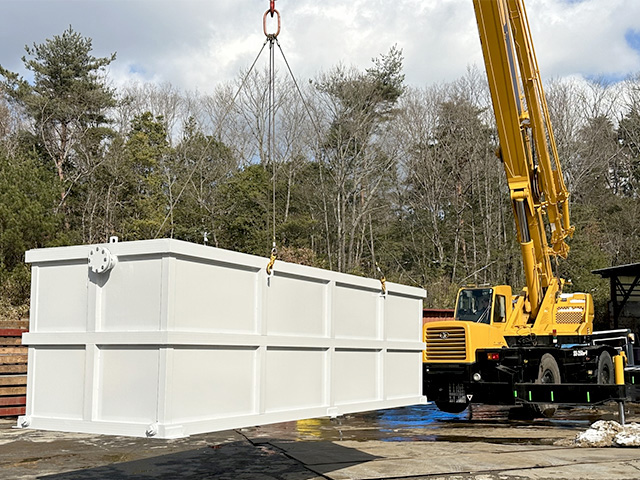

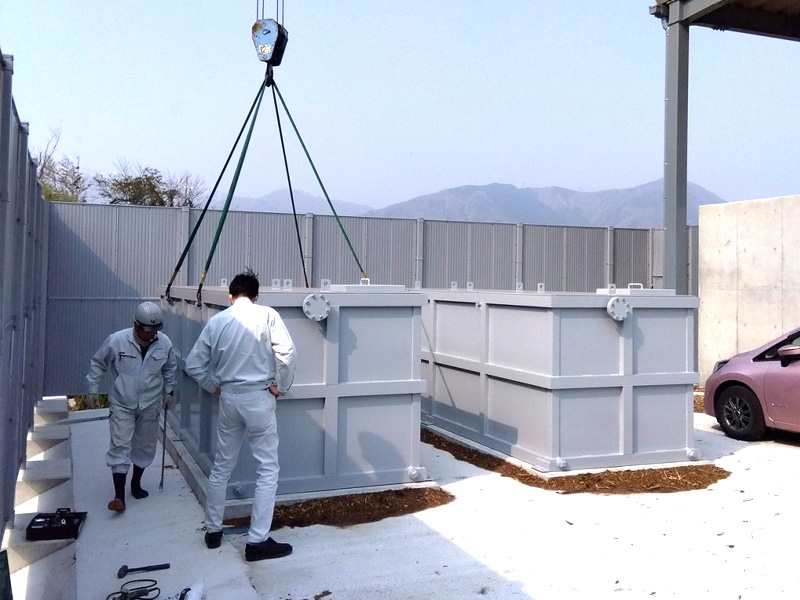

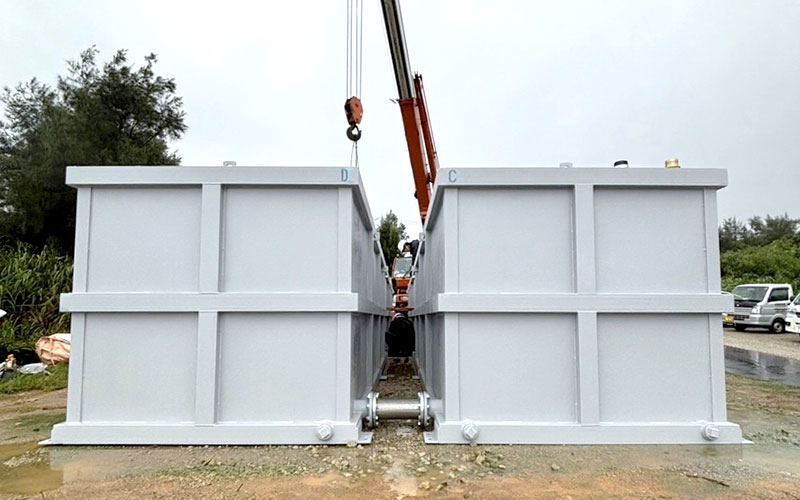

本体に設けた吊りピースでクレーンによる吊り上げが可能で、設置や移動が非常に容易です。

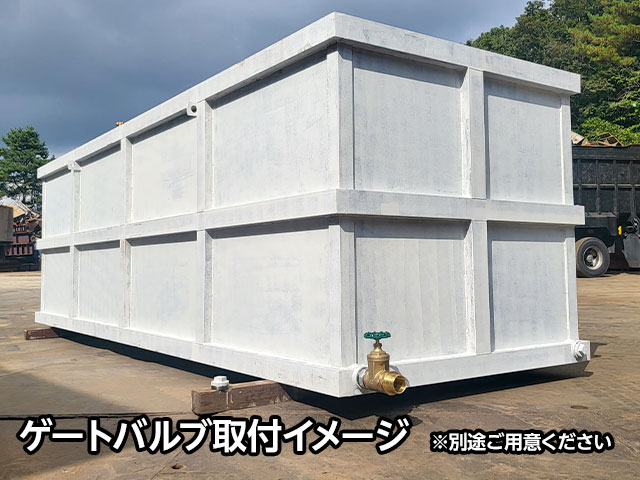

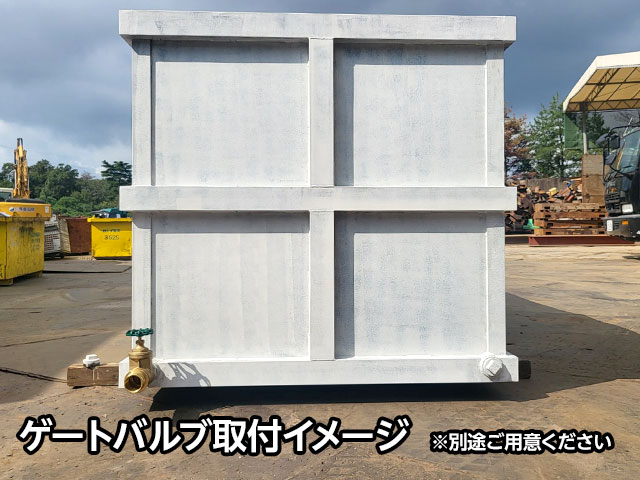

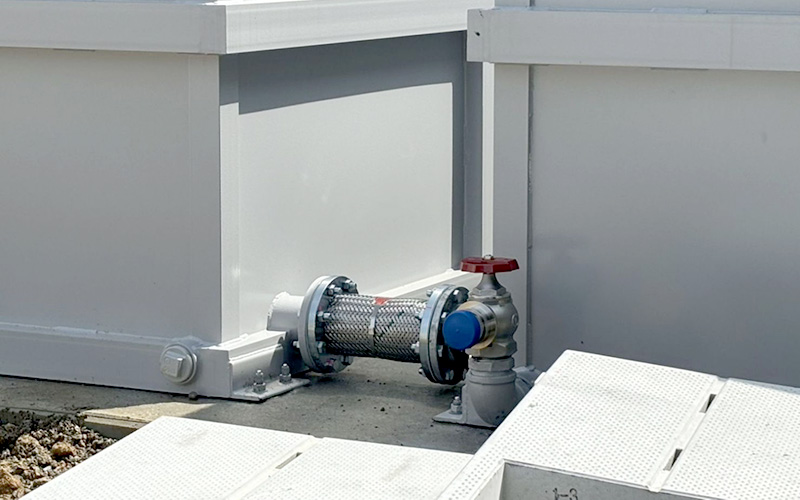

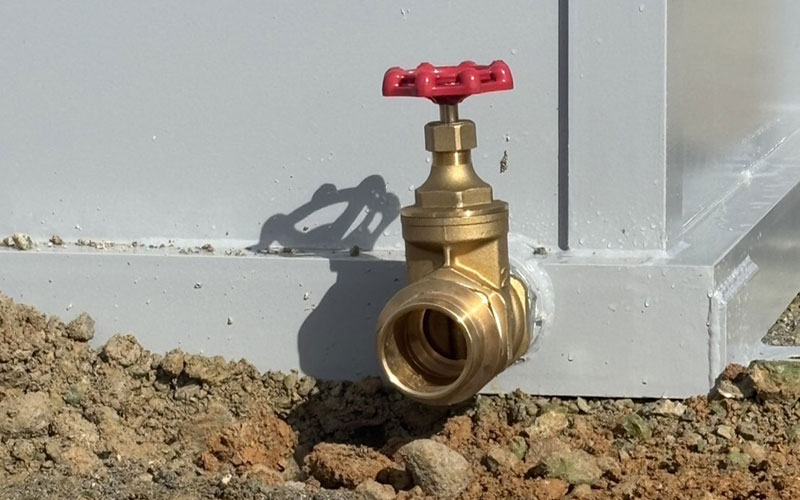

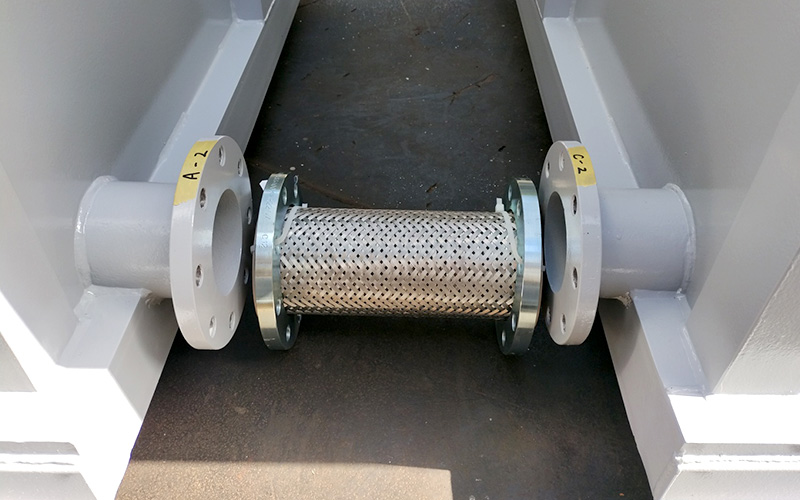

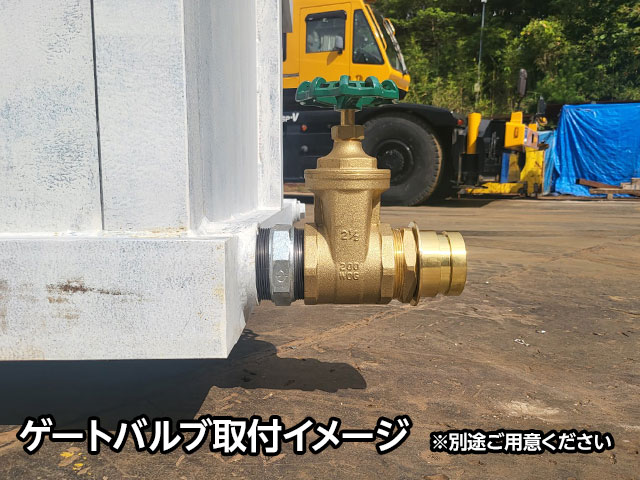

お客様のご要望に応じてノズルやバルブの追加や移動などのカスタマイズ制作も可能です。（別途見積）
置くだけ10㎥水槽
¥900,000
税込価格：¥990,000 送料別
製品仕様
| 使用用途 | 地上設置型貯水槽 あらゆる液体を貯水する用途に対応 |
|---|---|
| サイズ |
外寸（mm）： 全長(L)5,100 × 全幅(W)1,624 × 全高(H)1,524 ※給排水管・吊ピース部分を除く 内寸（mm）： 全長(L)5,000 × 全幅(W)1,524 × 全高(H)1,524 |
| 容積 | 11.6㎥ |
| 本体重量 | 約1,750kg |
| 鋼板材質 | SS400（一般構造用圧延鋼材） 側面 4.5mm／底面9mm |
| 溶接 | 半自動溶接 |
| 塗料 |
［上塗］関西ペイント：パワーホルスＦ４／ホワイトグレー（N70） ［下塗］関西ペイント：１液エスコマイルド／白（G27-90B） |
| 塗装耐用年数 | 約5年 ※屋外の設置により塗料が自然劣化します。現地での定期的な塗装をお勧めします。 |
※画像をクリックすると大きな画像でご覧になれます。
※写真は一部仕様が異なる場合がございます。最新仕様は図面をご確認ください。
※画像をクリックすると大きな画像でご覧になれます。
納期について
受注生産になりますので原則として、ご入金日の翌日からの制作となり、3～4週間で完成します。
材料の注文状況や受注状況により、制作期間が前後する場合があります。

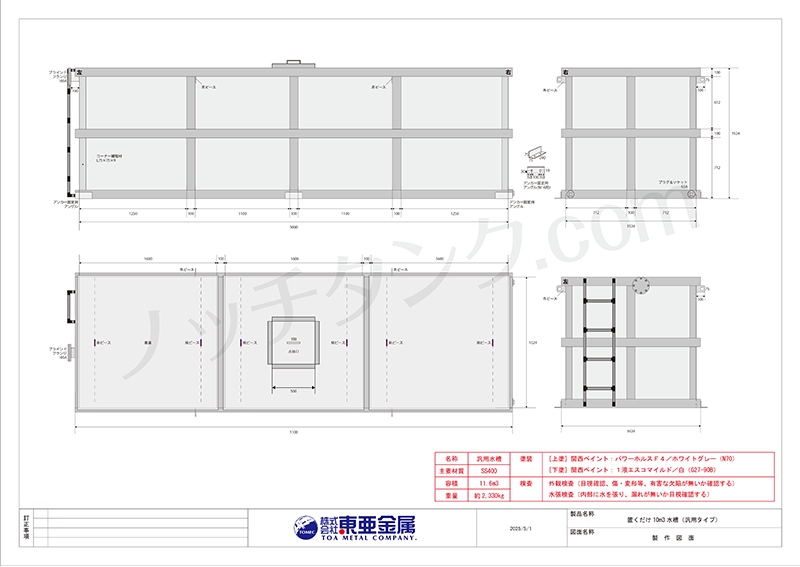

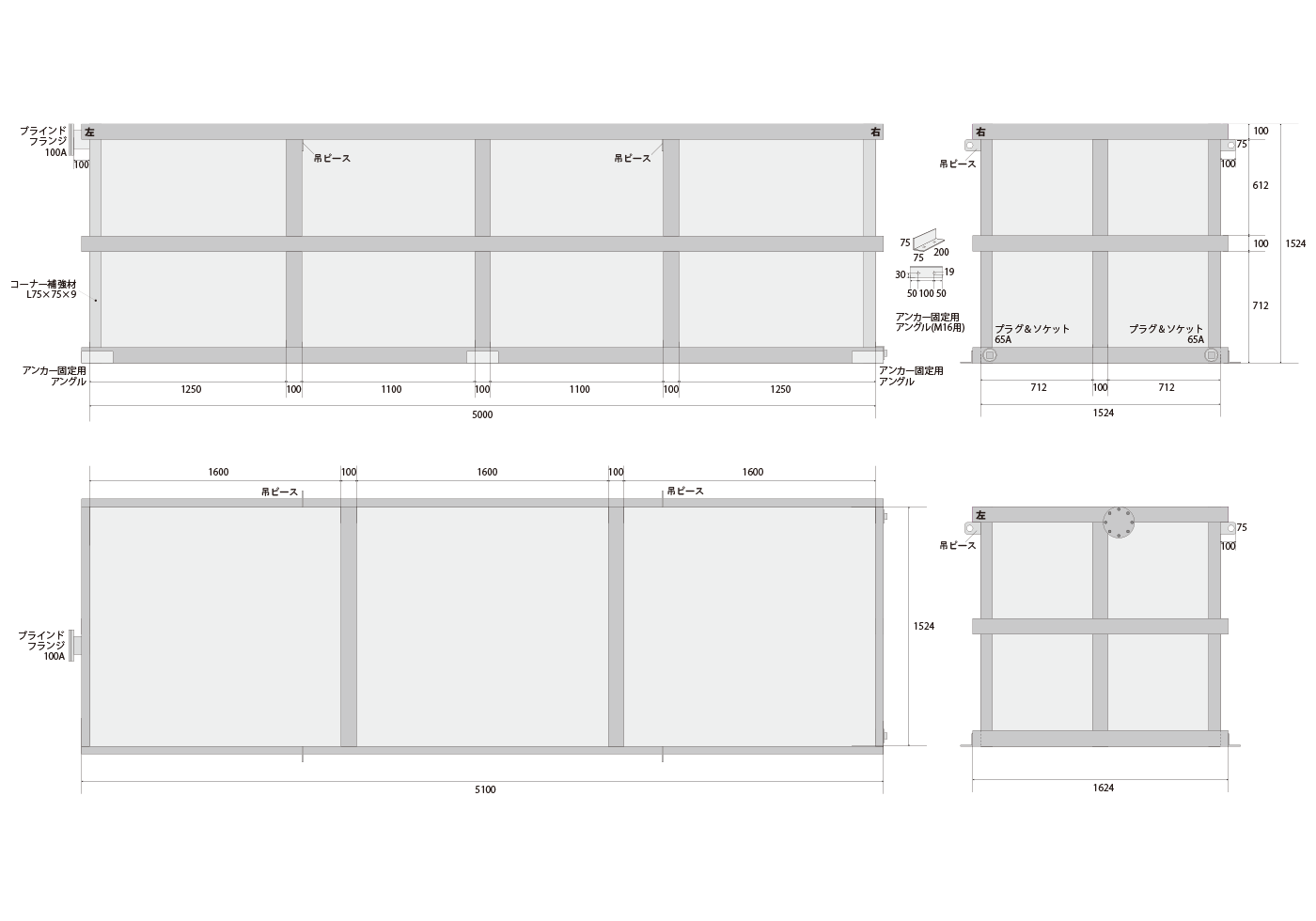

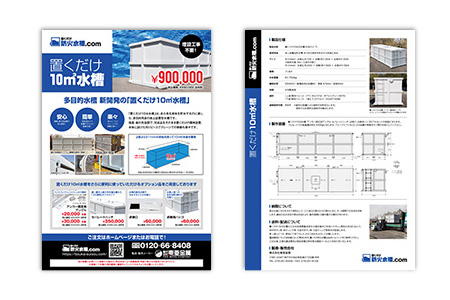

図面のPDFをダウンロードしていただけます
ダウンロードしていただける図面は、置くだけ10㎥水槽・アンカー固定用アングル・セパレートハッチ・点検口のフルセットの図面になります。
- 図面で点検口は真ん中のセパレートハッチに取り付けられておりますが、左右どちらのセパレートハッチとも取り替えてお使いいただけます。
- フルセットでの総重量は約2,330kgとなります。フォークリフトなどによる設置や移動を行う際の目安にしてください。
オプション品のご案内
置くだけ10㎥水槽をさらに便利に使っていただけるオプション品をご用意しております

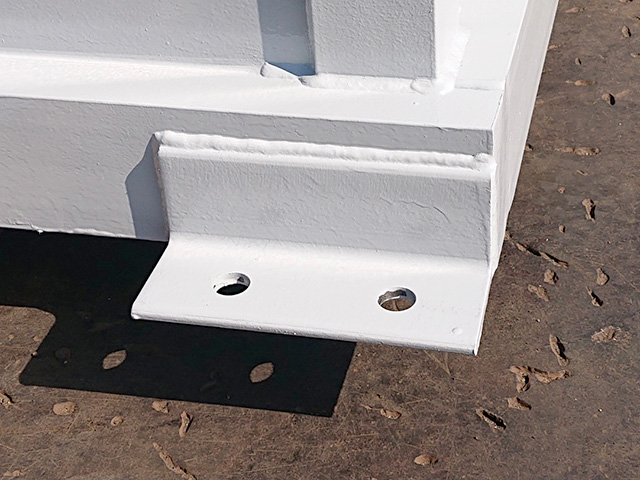

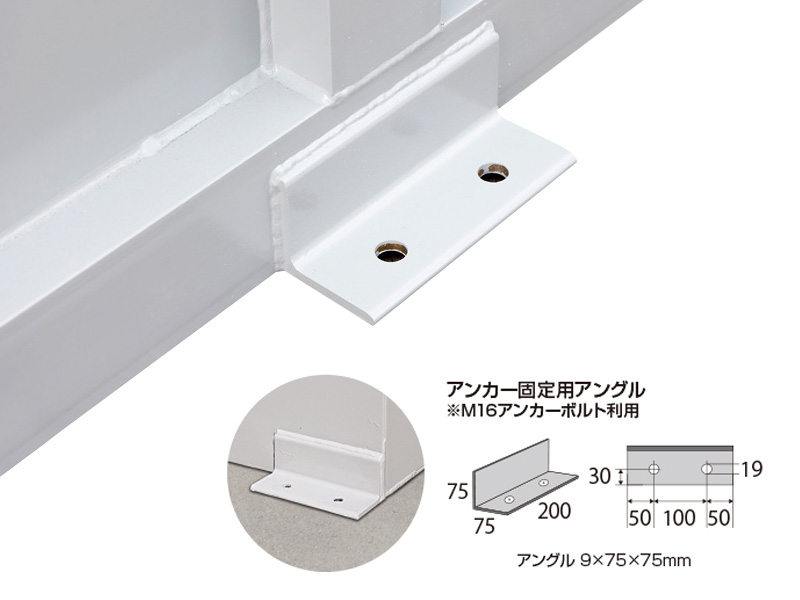

アンカー固定用アングル
水槽全体をベースコンクリートへの固定にご利用ください。
現地にてアンカーボルトの設置をお願いします。
アンカー固定用アングル
¥5,000／1本
税込価格：¥5,500 送料別
アンカー固定用アングル単品でのご注文はできません。
置くだけ10㎥水槽と合わせてご注文ください。
| 重量 | 約1.8kg / 枚 |
|---|---|
| おススメのアンカーボルト |
アンカーCタイプ ※ねじ径M16全長100mm MC-16-10 https://www.monotaro.com/p/6101/1885/ |

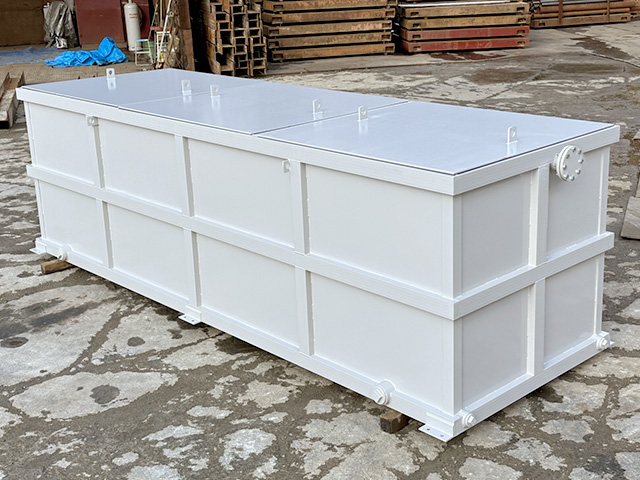

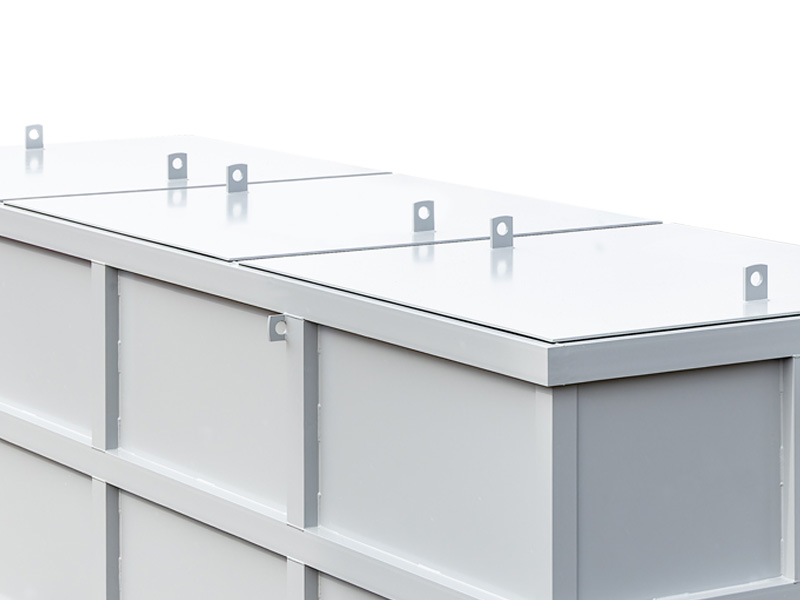

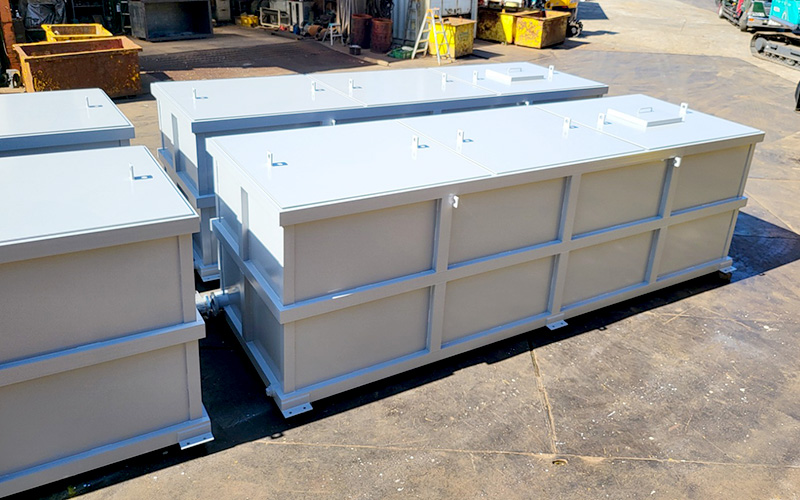

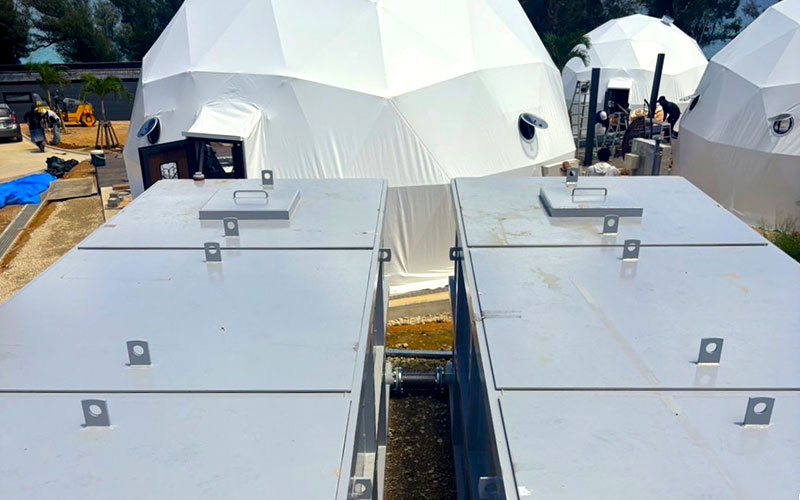

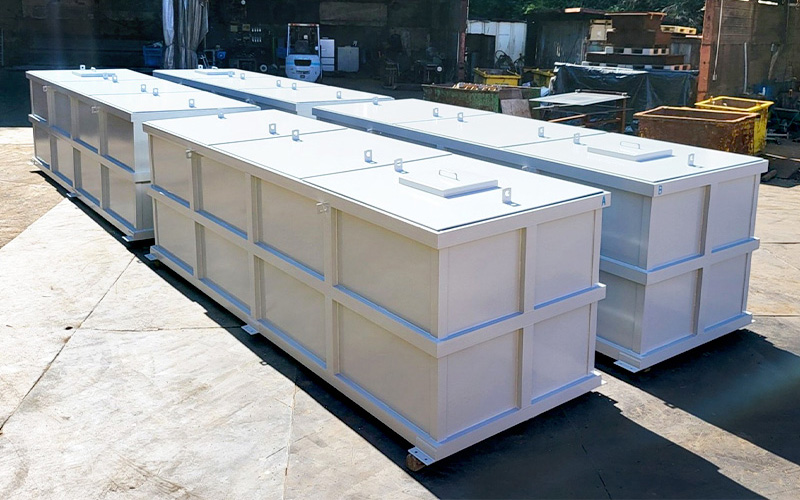

セパレートハッチ

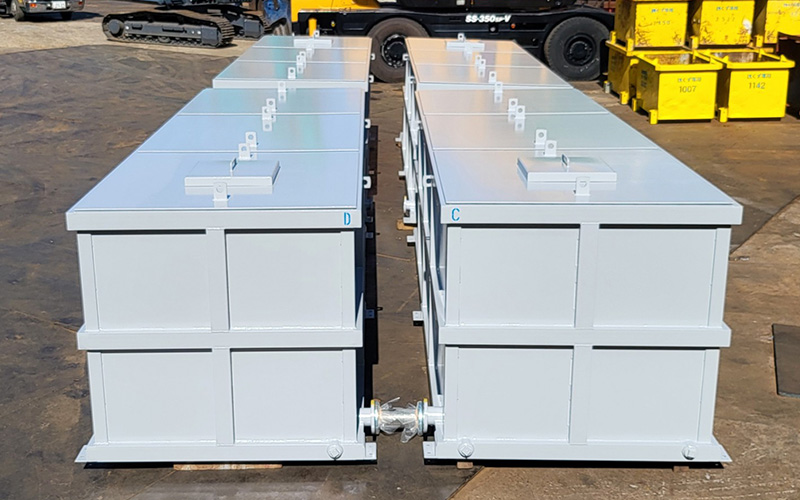

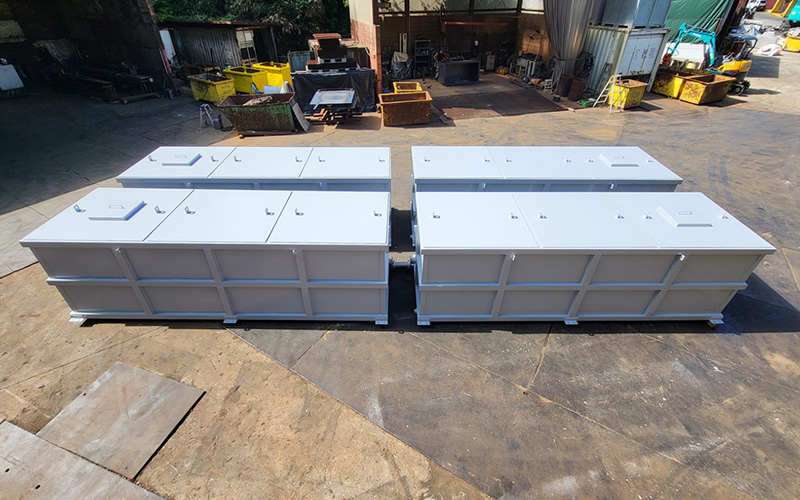

使い勝手と耐久性を兼ね備えた「３分割型」のフタタイプ。
独立分割構造により炎天下などの悪条件でも変形が少なく水槽内部の劣化を防ぎます。
セパレートハッチ
¥350,000
税込価格：¥385,000 送料別
セパレートハッチ単品でのご注文はできません。
置くだけ10㎥水槽と合わせてご注文ください。
セパレートハッチ 4つの特徴
1
板厚9mmの鉄板を採用して抜群の強度・耐久性を獲得
セパレートハッチは板厚9mmの鉄板を使用して抜群の強度・耐久性を獲得しました。
板厚9mmの鉄板を採用することで、その強度はもちろん、炎天下などの悪条件においても反りなどの変形がなく、長期間ご利用いただくことが出来ます。
2
使い勝手の良い分割独立ハッチ
セパレートハッチは独立した三分割のハッチで構成されており、片側のみを開いて使用するといった用途でも使いやすくなっています。

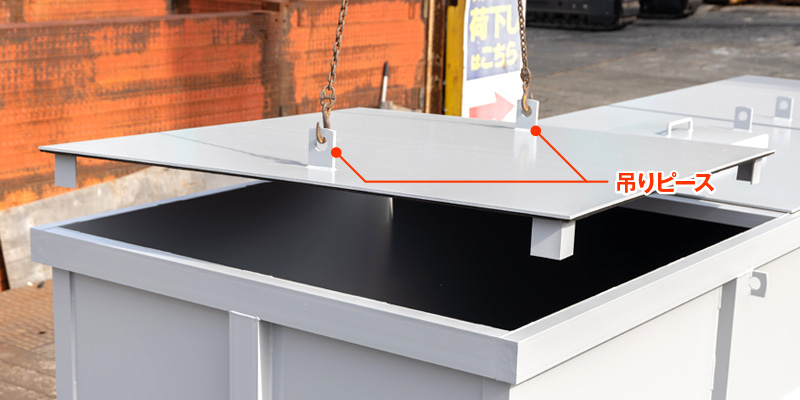

それぞれのハッチには吊ピースを2箇所ずつ装着しており、クレーンを利用して吊り上げることができます。
3

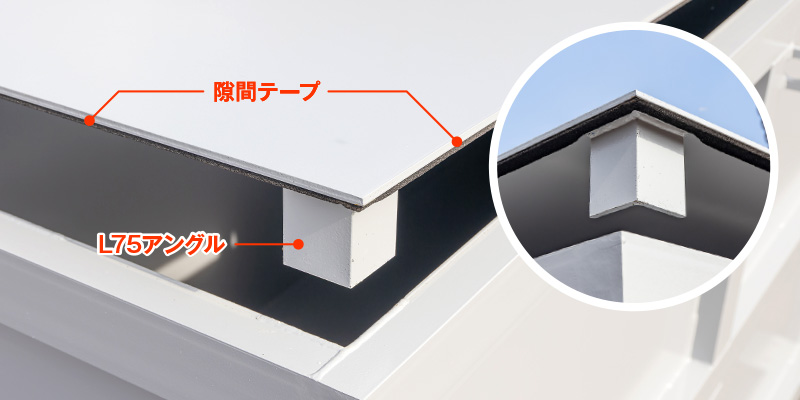

ガッチリとフタをして雨などの侵入をガード
セパレートハッチの裏面にはL字アングルのストッパーを装着しており、ずれることなく置くだけ10㎥水槽にピッタリと収まります。
また、裏面の四辺に貼られた防水テープにより、タンク内への雨や飛散物の侵入をしっかりと防ぎます。

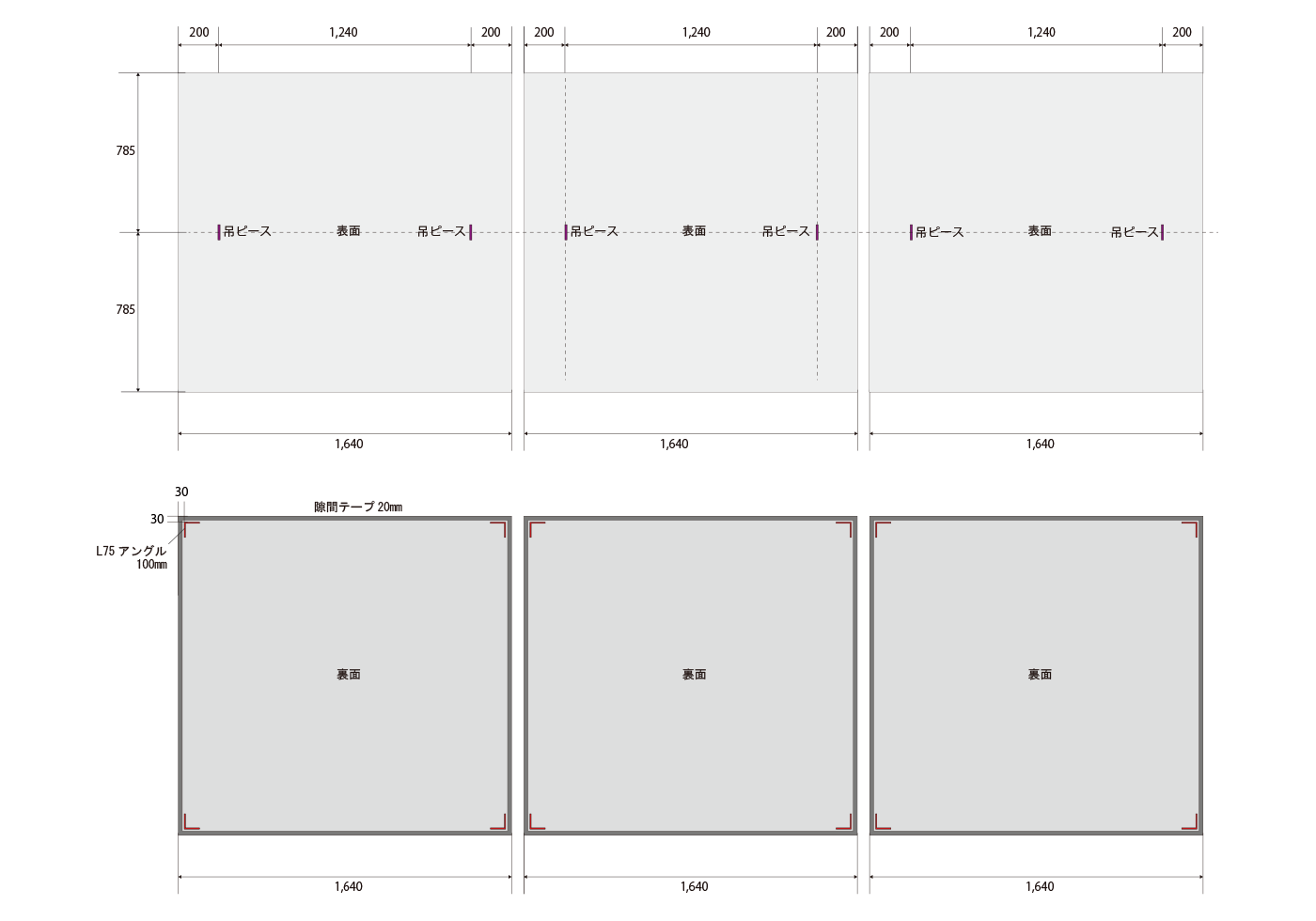

| サイズ |

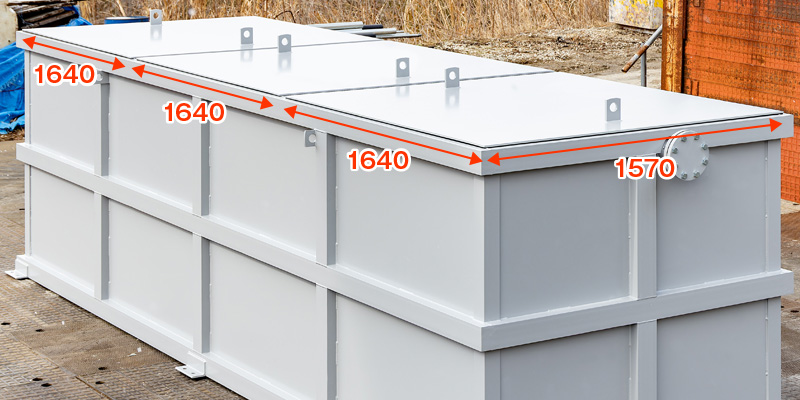

寸法( mm ) ： 板厚( t ) 9 × 全長( L ) 1,640 × 全幅( W ) 1,570 × 3枚 重量 ： 約180kg × 3枚 → 計）480kg |
|---|---|
| 特徴 |
水槽内部の保護にご利用ください。 気密性:水槽内部の蒸発や外気による湿気や劣化を防ぎます。 遮光性:炎天下による水槽内部の変色や劣化を防ぎます。 衛生性:水槽内部を清潔に保ち雑菌の繁殖や水質変化を防ぎます。 吊りピース設置。1枚180kgとなるので開閉には揚重機が必要です。 |
| オプション | 点検口 ▶ 詳細はこちら |
※画像をクリックすると大きな画像でご覧になれます。

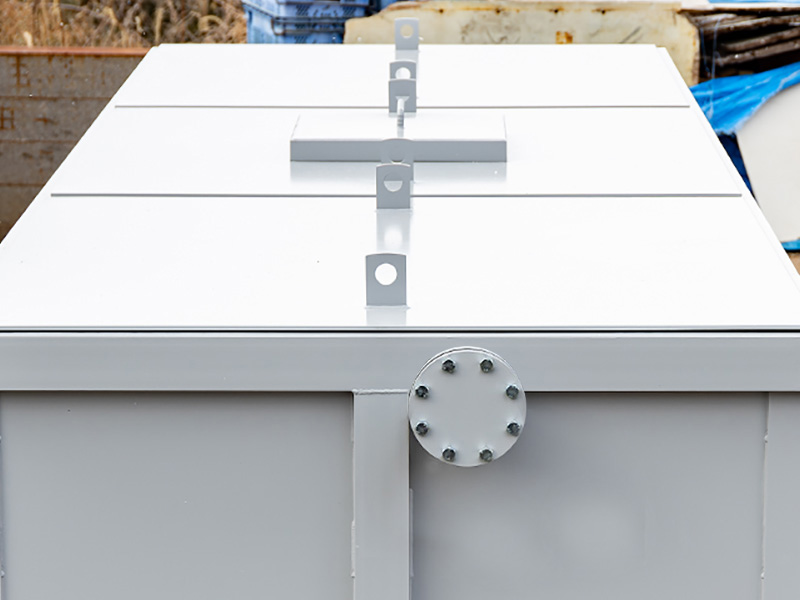

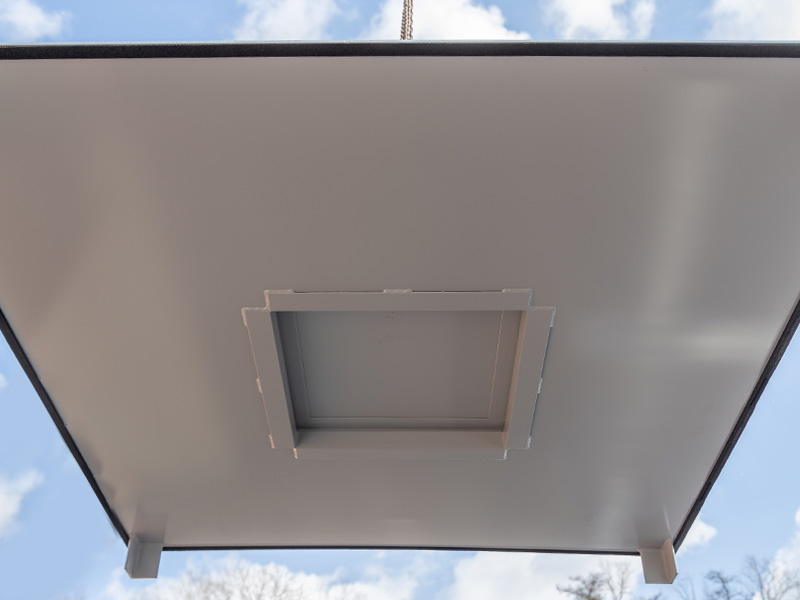

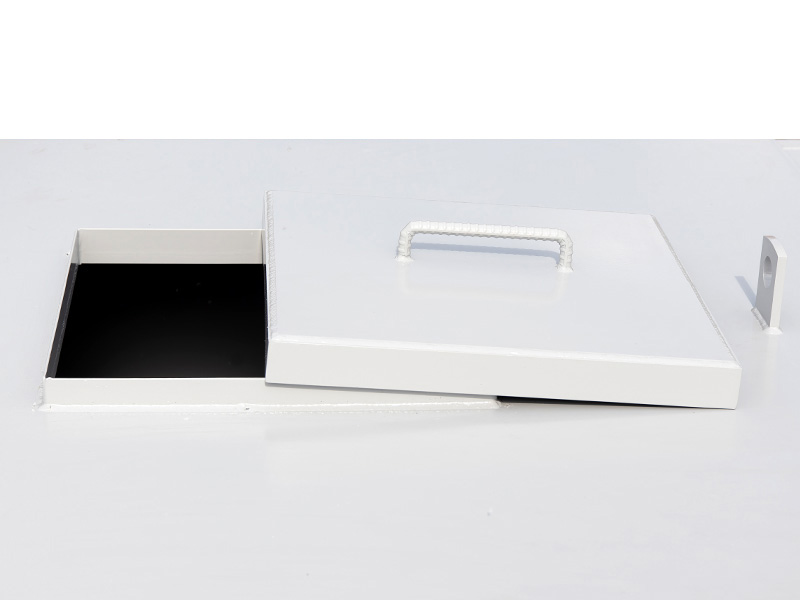

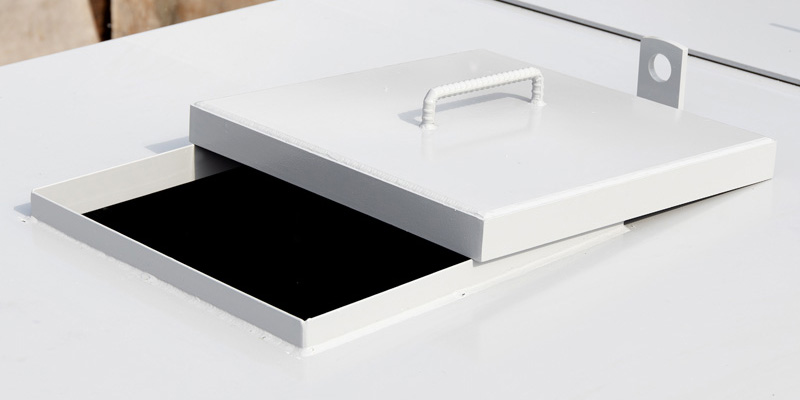

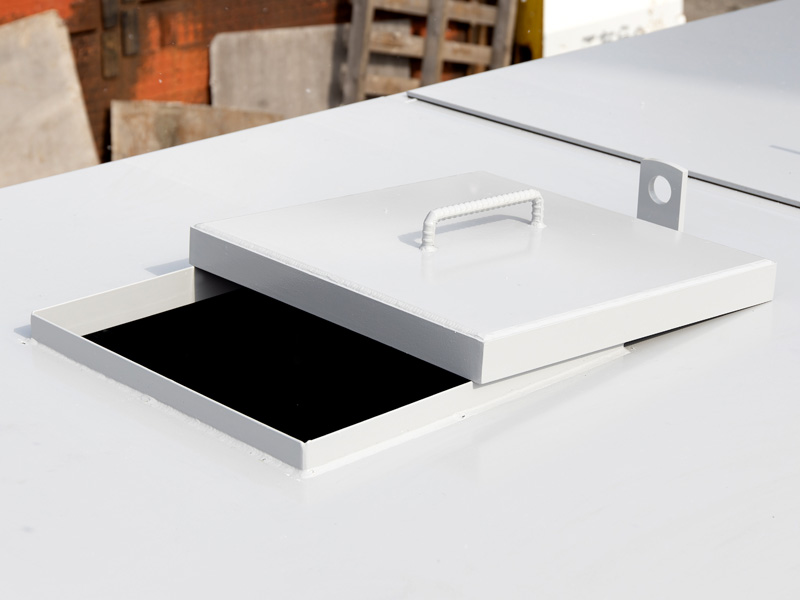

点検口

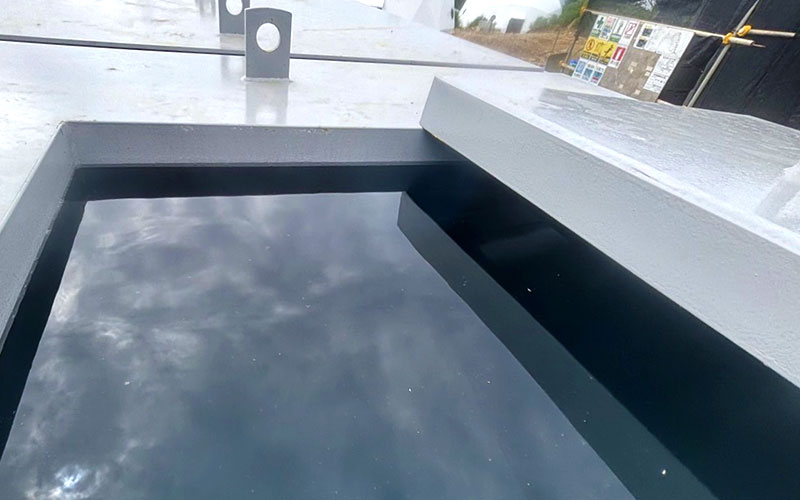

水槽内部を点検や注水することが可能になるフタタイプ。
開閉しやすく板圧4.5mmを利用した堅牢な構造です。
点検口
¥60,000
税込価格：¥66,000 送料別
点検口単品でのご注文はできません。
置くだけ10㎥水槽+セパレートハッチと合わせてご注文ください。

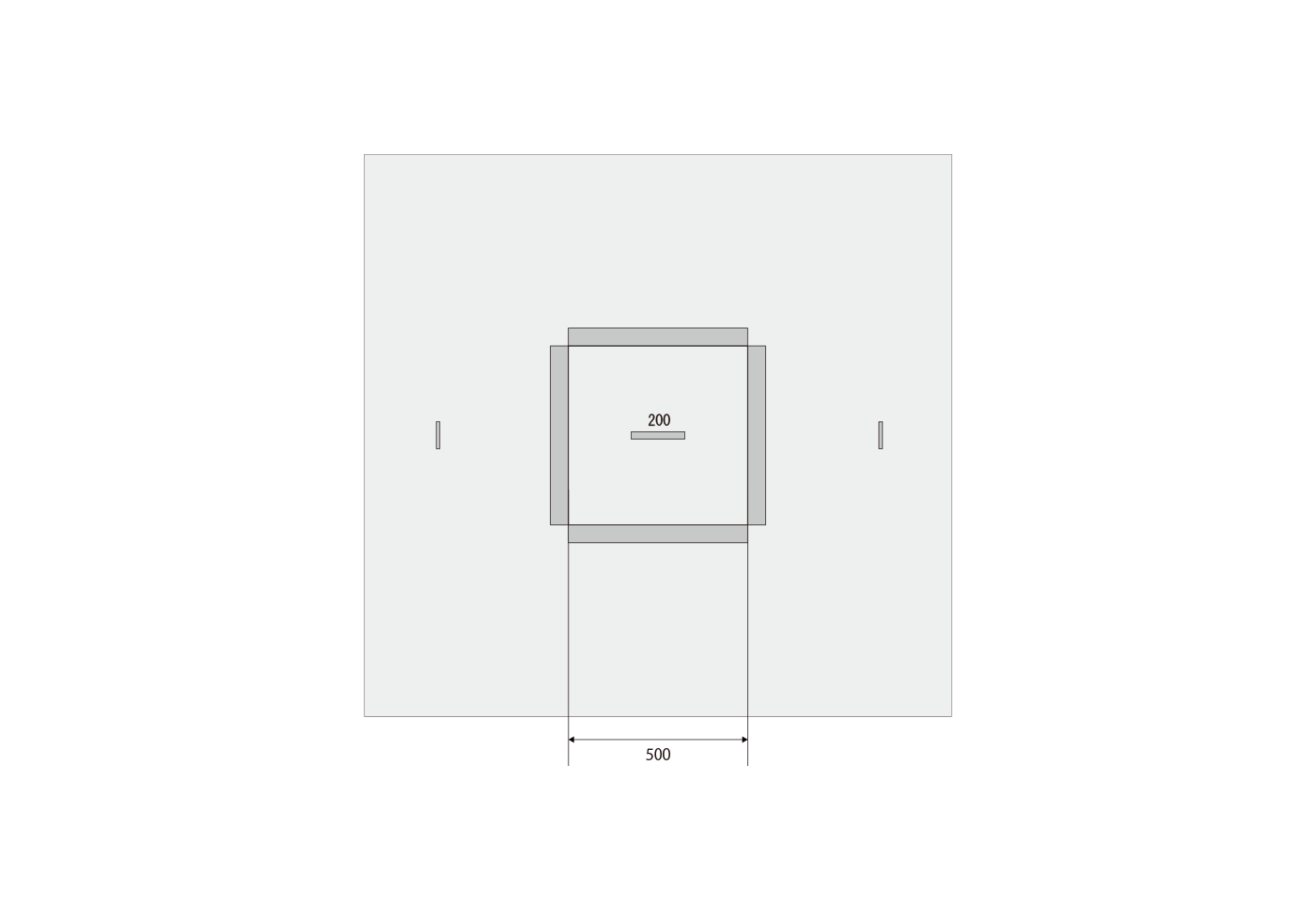

| サイズ |
寸法( mm ) ： 板厚( t ) 4.5× 全長( L )530 × 全幅( W )530 × 全高( H )50 重量 ： フタ 14kg + 補強 5kg → 計）19kg |
|---|---|
| 特徴 |
水槽内部の点検や注水にご利用ください。 開閉しやすく風が吹いても飛ばない堅牢な構造です。 |
※画像をクリックすると大きな画像でご覧になれます。
※写真は一部仕様が異なる場合がございます。最新仕様は図面をご確認ください。
※画像をクリックすると大きな画像でご覧になれます。

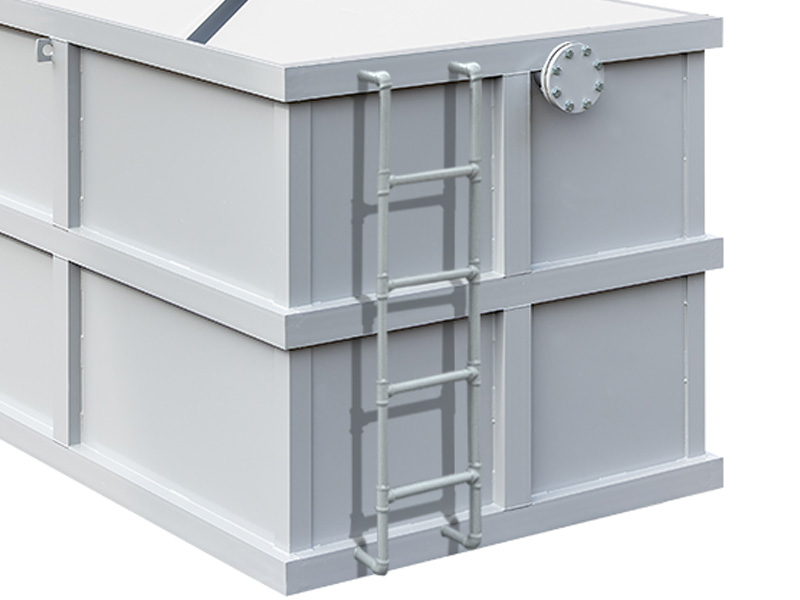

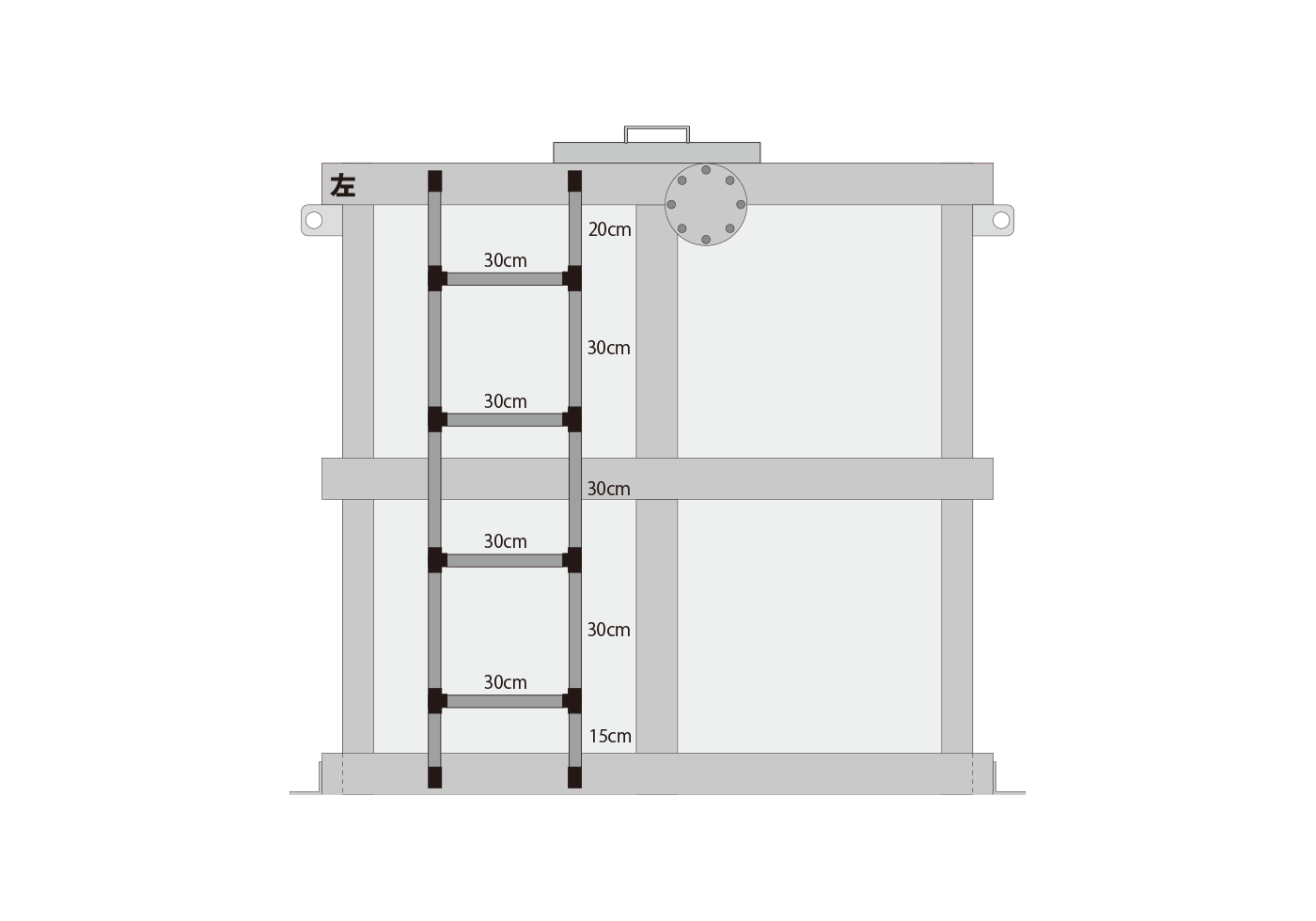

点検用ハシゴ
点検用ハシゴ単品でのご注文はできません。
置くだけ10㎥水槽と合わせてご注文ください。
点検用ハシゴ
¥60,000
税込価格：¥66,000 送料別
点検用ハシゴ単品でのご注文はできません。
置くだけ10㎥水槽と合わせてご注文ください。
| サイズ |
寸法( mm ) ： 全長( L )168 × 全幅( W )37 × 置行き( D )10 重量 ： 約7kg 耐荷重: 150kg |
|---|---|
| 特徴 |
水槽上部への安全な昇り降りにご利用ください。 20Aサイズのガス管を組み合わせた堅牢で安定した構造です。 |
